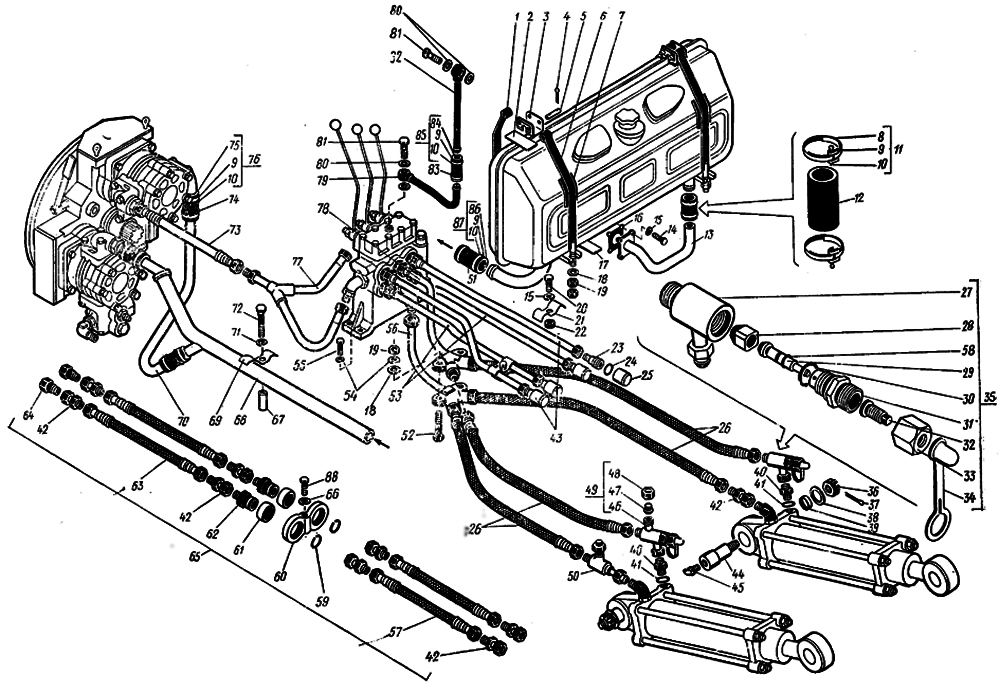

№ на рис. Номер по каталогу Название Кол-во
1 700А.46.00.070 Лента 2
2 700А.46.00.036 Прокладка 2
3 700А.46.00.027 Опора 2
4 3,2Х20 Шплинт 8
5 700.46.28.012 Ось 4
6 700А.46.00.070-01 Лента 2
7 700А.46.00.018 Прокладка 2
8 56-62 Лента 2
9 ХР Рамка 12
10 Х 11 Шплинт 12
11 56-62-3 Хомут 2
12 42х56,5-15 Рукав 1
13 700А.46.00.110 Труба 1
14 М8Х20 Болт 4
15 8.65Г Шайба 6
16 700.46.11.058 Прокладка 1
17 700А.46.00.035 Подушка 1
18 12,01 Шайба 8
19 М12 Гайка 10
20 М8Х40 Болт 2
21 700.46.00.067-1 Скоба 4
22 700.34.00.021-1 Втулка 2
23 700.46.16.730 Клапан 4
24 700.13.15.039 Прокладка 4
25 700А.46.00.097 Колпачок 4
26 700А.34.00.070-02 Рукав 4
27 700A.46.00.300 Корпус 1
28 700А.46.00.086 Клапан 2
29 700А.46.00.087 Клапан 2
30 026-032-36-1-2 Кольцо 2
31 700А.46.00.085 Штуцер 2
32 700А.46.00.088 Винт 2
33 700А.46.00.089 Гайка 2
34 700А.46.00.091 Колпачок 2
35 700А.46.00.280 Клапан 1
36 М36ХЗ Гайка 4
37 6,3Х71 Шплинт 4
38 36,01 Шайба 4
39 700А.34.00.013 Втулка 4
40 700А.46.00.096 Штуцер 2
41 020-025-30-1-3 Кольцо 2
42 700.46.16.650-1 Переходник 17
43 700А.46.00.080 Труба 2
44 700А.34.00.012 Палец 4
45 1,3 Масленка 4
46 700А.46.00.290 Корпус 1
47 700А.46.00.071 Заглушка 2
48 700.46.16.075-1 Гайка 2
49 700А.46.00.270 Клапан 1
50 700А.46.00.200 Тройник 1
51 65х77,5-3 Рукав 1
52 М12Х90 Болт 2
53 700А.46.00.080-01 Труба 2
54 12.65Г Шайба 6
55 М12Х35 Болт 4
56 700А.46.16.320 Труба 1
57 700А.34.00.070-04 Рукав 4
58 008-012-25-1-3 Кольцо 2
59 700.46.16.088 Кольцо 4
60 700.46.16.086-1 Обойма 2
61 700.46.16.087 Шарнир 4
62 700.46.16.160-1 Муфта 2
63 700А.34.00.070-03 Рукав 4
64 700.46.16.740 Клапан 4
65 700.46.16.170-7 Муфта 2
66 16.65Г Шайба 2
67 700А.34.00.024-1 Втулка 1
68 700А.46.00.120-1 Труба 1
69 700А.46.00.037 Скоба 1
70 700А.46.00.130-2 Труба 1
71 10.65Г Шайба 1
72 М10Х40 Болт 1
73 700А.34.00.070-01 Рукав 1
74 50х62,5-16 Рукав 3
75 62-68 Лента 6
76 62-68-3 Хомут 6
77 700А.46.16.350 Труба 1
78 700А.46.16.330 Труба 1
79 700А.46.00.100 Труба 1
80 ФТ12Х 18Х1,5 Прокладка 4
81 700.11.00.039 Болт 2
82 700А.46.00.090-1 Труба 1
83 8Х15,5-15 Рукав 1
84 14-17 Лента 2
85 14-17-3 Хомут 2
86 74-80 Лента 2
87 74-80-3 Хомут 2
88 М16Х1.5Х60 Болт 2
