Трактор К-700А

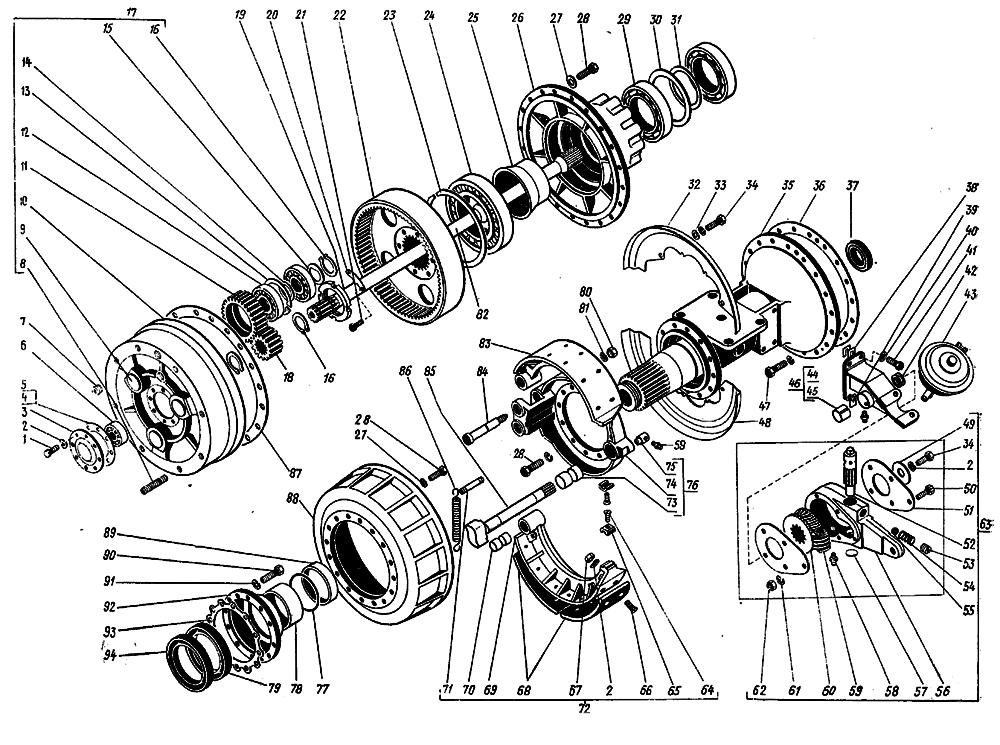

№ на рис. Номер по каталогу Название Кол-во
1 М10Х30 Болт 16
2 10.65Г Шайба 82
3 700.23:00.028-2 Крышка 2
4 700.23.00.029-2 Прокладка 14
5 700.23.00.029-1 Прокладка 14
6 209 Подшипник 2
7 КГ 1" Пробка 4
8 700.23.00.089-1 Шпилька 16
9 700.23.00.088-2 Ось 6
10 700.23.00.087-3 Водило 2
11 700А.23.00.032 Сателлит 6
12 12312К1 Подшипник 12
13 В130 Кольцо 6
14 700.23.00.031-2 Кольцо 6
15 700.23.00.034-1 Шайба 6
16 В60 Кольцо 10
17 700.23.00.090-1 Водило 2
18 700.23.00.027 Шестерня 2
19 700.23.00.026 Гайка 2
20 700.23.00.025-1 Планка 2
21 ЗМ8Х20 Болт 4
22 700.23.00.024-1 Шестерня 2
23 700.23.00.125 Кольцо 2
24 2234К Подшипник 2
25 700.23.00.021 Втулка 2
26 700.23.00.085-1 Ступица 2
27 18.0Т Шайба 94
28 М18Х 1,5Х40 Болт 94
29 130 Подшипник 4
30 700.23.00.031-5 Кольцо 2
31 700.23.00.031-3 Кольцо 2
32 700А.23.00.117 Козырек 2
33 10,01 Шайба 8
34 М10Х20 Болт 18
35 700А.23.00.010-3 Кожух левый 2
35* 700А.23.00.010-4 Кожух правый 2
36 700.23.00.033 Прокладка 2
37 2.1-60Х85-3 Манжета 2
38 700.23.00.121-01 Прокладка 7
39 700.23.00.122 Планка 2
40 16.65Г Шайба 44
41 М16Х1.5Х40 Болт 26
42 700.23.00.038 Прокладка 14
43 700.23.00.220 Камера 2
44 700.23.00.074-3 Кронштейн левый 1
44* 700.23.00.075-3 Кронштейн правый 1
45 700.23.00.076-1 Втулка 2
46 700.23.00.200 Кронштейн левый 1
46* 700.23.00.210 Кронштейн правый 1
47 М16Х 1,5х50 Болт 18
48 700А.23.00.118 Козырек 2
49 700.23.00.036 Шайба 2
50 М6Х55 Болт 10
51 700.23.00.068-1 Крышка 4
52 700.23.00.066 Ось 2
53 7009-0225 Пробка 2
54 700.23.00.069-2 Пружина 2
55 68-200 Шарик 2
56 700.23.00.064-1 Рычаг 2
57 20 Заглушка 2
58 1,3 Масленка 5
59 700.23.00.067 Червяк 2
60 700.23.00.065-1 Шестерня 2
61 6.65Г Шайба 10
62 М6 Гайка 10
63 700.23.00.020-1 Рычаг 2
64 В2М8Х25 Винт 4
65 700.23.00.082 Сухарь 4
66 В2М10Х35 Винт 48
67 М10 Гайка 48
68 700.23.00.081 Накладка 8
69 700.23.00.079-1 Колодка 4
70 700.23.00.083-2 Втулка 8
71 700.23.00.084 Палец 4
72 700.23.00.070 Колодка 2
73 700.23.00.083-1 Втулка 4
74 700.23.00.077-1 Суппорт 2
75 700.23.00.112 Бонка 2
76 700.23.00.050-1 Суппорт 2
77 145-150-36-1-3 Кольцо 2
78 700А.23.00.011-1 Втулка 2
79 700.23.00.100 Манжета 180Х208 2
80 М24 Гайка 4
81 24.65Г Шайба 4
82 700А.23.00.012 Полуось 2
83 700.23.00.060 Колодка 2
84 700.23.00.016 Ось 4
85 700А.23.00.018 Кулак левый 1
85* 700А.23.00.019 Кулак правый 1
86 700.23.00.035-1 Пружина 4
87 700.23.00.023 Прокладка 2
88 700.23.00.015 Барабан 2
89 700А.23.00.014-1 Втулка 2
90 М12Х35 Болт 24
91 12.65Г Шайба 24
92 700.23.00.013-6 Крышка 2
93 700.23.00.017 Прокладка 2
94 700.23.00.190 Манжета 180Х208 2
_ 700.23.00.121-02 Прокладка 7
_ 700.23.00.121-03 Прокладка 7
* Для правой полуоси (на рис. не показаны):
700А.23.00.010-4 — кожух правый;
700А.23.00.019 — кулак правый;
700.23.00.210—кронштейн правый;
700.23.00.075-3—кронштейн правый.
