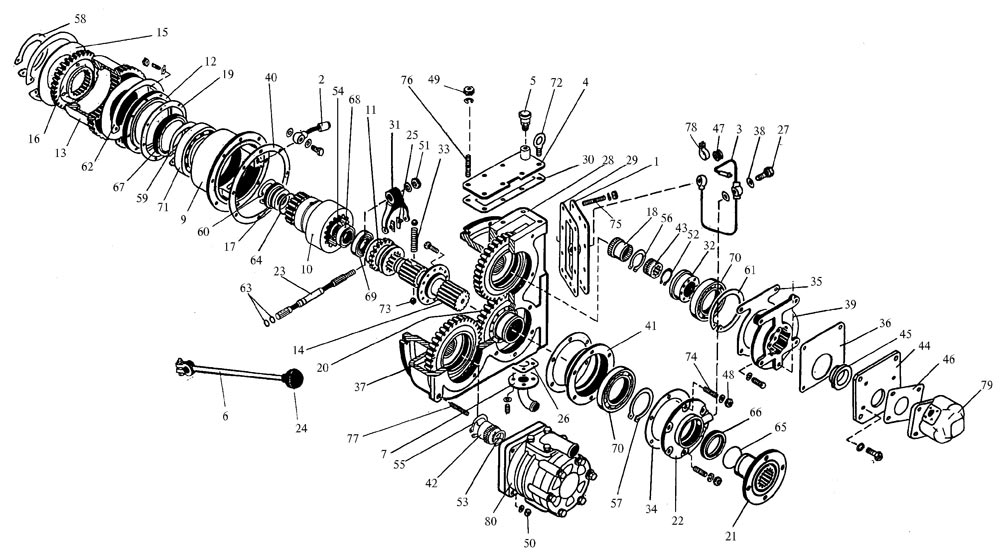

№ на рис. | Номер по каталогу | Название | Кол-во |
1 | 744Р-1602010 | Крышка | 1 |
2 | 744Р-1602020 | Труба | 1 |
3 | 744Р-1602030 | Трубопровод | 1 |
4 | 744Р-1602040 | Крышка | 1 |
5 | 700.420205 | Сапун | 1 |
6 | 700А.0016100-1 | Рычаг | 1 |
7 | 700А.1602110 | Патрубок | 1 |
8 | 744Р-1602011 | Стакан | 1 |
9 | 744Р-1602012 | Вал-муфта | 1 |
10 | 744Р-1602013 | Муфта | 1 |
11 | 744Р-1602014 | Крышка | 1 |
12 | 744Р-1602015 | Муфта наружная | 1 |
13 | 744Р-1602016 | Вал | 1 |
14 | 744Р-1602017 | Кольцо | 2 |
15 | 744Р-1602018 | Муфта внутренняя | 1 |
16 | 744Р-1602019 | Крышка | 1 |
17 | 744Р-1602022 | Муфта | 1 |
18 | 744Р-1602031 | Прокладка | 1 |
19 | 744Р-1602032-01 | Шестерня | 1 |
20 | 744Р-1602033 | Фланец | 1 |
21 | 744Р-1602034 | Крышка | 1 |
22 | 744Р-1602039 | Валик | 1 |
23 | 700.3700011-1 | Шар | 1 |
24 | 700.1701248 | Сухарь | 2 |
25 | 700.1701251-1 | Прокладка | 1 |
26 | 700.1100039 | Болт зажимной | 3 |
27 | 700А.1602011-4-02 | Картер | 1 |
28 | 700А.1602011-4-01 | Картер | 1 |
29 | 700А.1602036 | Прокладка | 1 |
30 | 700А.1602037 | Прокладка | 1 |
31 | 700А.1602051 | Вилка | 1 |
32 | 700А.1602054-1 | Втулка | 2 |
33 | 700А.1602059 | Пружина | 1 |
34 | 700А.1602062 | Прокладка | 2 |
35 | 700А.1602063-2 | Прокладка | 2 |
36 | 700А.1602064-1 | Прокладка | 2 |
37 | 744Р-1602041-01 | Шестерня | 2 |
38 | 700А.4614092-1 | Прокладка | 6 |
39 | 702.1603107 | Стакан | 2 |
40 | 2256010-1600018 | Прокладка | 1 |
41 | 2256010-1600021 | Стакан | 1 |
42 | 744Р-1600013 | Муфта | 1 |
43 | 744Р-1600014 | Муфта | 1 |
44 | 744Р-4600049 | Проставка | 1 |
45 | 744Р-4600051 | Втулка | 1 |
46 | 744-1600022 | Прокладка | 1 |
47 | 700А.1100057 | Втулка | 1 |
48 | М8 | Гайка | 1 |
49 | М10 | Гайка | 35 |
50 | М12 | Гайка | 8 |
51 | М16x1,5 | Гайка | 1 |
52 | С25 | Кольцо | 1 |
53 | С34 | Кольцо | 1 |
54 | С35 | Кольцо | 1 |
55 | С45 | Кольцо | 2 |
56 | С55 | Кольцо | 2 |
57 | С90 | Кольцо | 1 |
58 | С105 | Кольцо | 1 |
59 | С110 | Кольцо | 1 |
60 | С80 | Кольцо | 1 |
61 | С140 | Кольцо | 2 |
62 | С215 | Кольцо | 2 |
63 | 016-020-25 | Кольцо | 2 |
64 | 063-073-58 | Кольцо | 1 |
65 | 070-076-36 | Кольцо | 1 |
66 | 2,1-85x100 | Манжета | 1 |
67 | 2,1-110x135 | Манжета | 1 |
68 | 207 | Подшипник | 1 |
69 | 308 | Подшипник | 1 |
70 | 118 | Подшипник | 3 |
71 | 122 | Подшипник | 1 |
72 | М10 | Рым-болт | 2 |
73 | Б8-100 | Шарик | 2 |
74 | М8х25 | Шпилька | 1 |
75 | М10х22 | Шпилька | 32 |
76 | М10х30 | Шпилька | 5 |
77 | М12х60 | Шпилька | 8 |
78 | 12.18.90 | Скоба | 1 |
79 | НШ50А-3Л | Насос | 1 |
80 | НШ100А-3Л | Насос | 1 |
