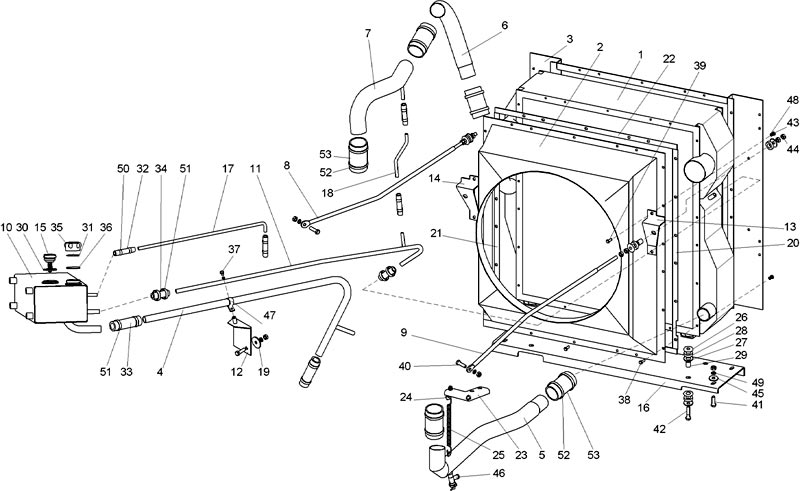

Трактор К-744Р2
| № на рис. |
Номер по каталогу |
Название |
Кол-во |
| 1 |
ОМ457-1301.000 |
Блок радиаторов |
1 |
| 2 |
744Р2-13 00 200-2 |
Кожух вентилятора |
1 |
| 3 |
744Р2-13 00 210-1 |
Рамка |
1 |
| 4 |
744Р2-13 00 310-1 |
Труба |
1 |
| 5 |
744Р2-13 00 320-3 |
Труба |
1 |
| 6 |
744Р2-13 00 330 |
Труба |
1 |
| 7 |
744Р2-13 00 340-1 |
Труба |
1 |
| 8 |
744Р2-13 00 350 |
Стяжка |
1 |
| 9 |
744Р2-13 00 360 |
Стяжка |
1 |
| 10 |
744Р2-13 00 370 |
Бак расширительный |
1 |
| 11 |
744Р2-13 00 380-1 |
Труба |
1 |
| 12 |
744Р2-13 00 390 |
Кронштейн |
1 |
| 13 |
744Р2-13 00 400-1 |
Кронштейн |
1 |
| 14 |
744Р2-13 00 400-1-01 |
Кронштейн |
1 |
| 15 |
700.1315000-1 |
Клапан паровоздушный |
1 |
| 16 |
744Р2-13 00 214-1 |
Швеллер |
1 |
| 17 |
744Р2-13 00 302 |
Труба |
1 |
| 18 |
744Р2-13 00 311 |
Труба |
1 |
| 19 |
744Р2-13 00 355 |
Шайба |
1 |
| 20 |
744Р2-13 00 378 |
Прокладка |
1 |
| 21 |
744Р2-13 00 379 |
Прокладка |
1 |
| 22 |
744Р2-13 00 381 |
Прокладка |
2 |
| 23 |
744Р2-13 00 391 |
Кронштейн |
1 |
| 24 |
744Р2-13 00 393 |
Крюк |
1 |
| 25 |
744Р2-13 00 394 |
Ограничитель |
1 |
| 26 |
700.1300027 |
Шайба |
12 |
| 27 |
700.1300027-1 |
Шайба |
8 |
| 28 |
700.1300028 |
Кольцо |
12 |
| 29 |
700.1300029 |
Втулка |
8 |
| 30 |
700.1300056 |
Прокладка |
1 |
| 31 |
700Б-1300013 |
Заглушка |
1 |
| 32 |
701.1000089 |
Трубка |
4 |
| 33 |
701.1504065-2 |
Шланг |
2 |
| 34 |
701.8100014-1 |
Трубка |
2 |
| 35 |
2256010-1300028-5 |
Крышка |
1 |
| 36 |
2256010-1301034 |
Прокладка |
1 |
| 37 |
М8х16 |
Болт |
1 |
| 38 |
М8х20 |
Болт |
36 |
| 39 |
М8х25 |
Болт |
4 |
| 40 |
М12х30 |
Болт |
2 |
| 41 |
М12х40 |
Болт |
5 |
| 42 |
3М12х45 |
Болт |
4 |
| 43 |
М8 |
Гайка |
26 |
| 44 |
М12 |
Гайка |
15 |
| 45 |
12 |
Шайба |
4 |
| 46 |
ВС11(Кр29) |
Кран |
1 |
| 47 |
28.28.9,0 |
Скоба |
1 |
| 48 |
8,65Г |
Шайба |
21 |
| 49 |
12,65Г |
Шайба |
7 |
| 50 |
12-22/9 |
Хомут |
8 |
| 51 |
25-40/9 |
Хомут |
8 |
| 52 |
60-80/12 |
Хомут |
10 |
| 53 |
60 |
Рукав |
2 |
| 54 |
65 |
Рукав |
3 |
